Γεια σας και καλή Κυριακή,Λάμπρος Μπαλός έγραψε:Πώς μπορώ να σχεδιάσω πίνακα μονοτονίας;
Τα καταφέρνω με το excel αλλά συναντώ δυσκολία στο να δείξω τον μηδενισμό πάνω ακριβώς στην κατακόρυφη γραμμή.
χρησιμοποιώντας το πακέτο tikz . Πάντως ο πιο γρήγορος τρόπος για να φτιάξει κάποιος πίνακα μονοτονίας στο Word είναι στο Power Point όπου με υπομονή και επιμονή πετυχαίνει κάποιος ένα αξιόλοξο αποτέλεσμα. (έτσι έφτιαχνα κάποτε τους πίνακες, μέχρι που ανακάλυψα τι έχανα με το )

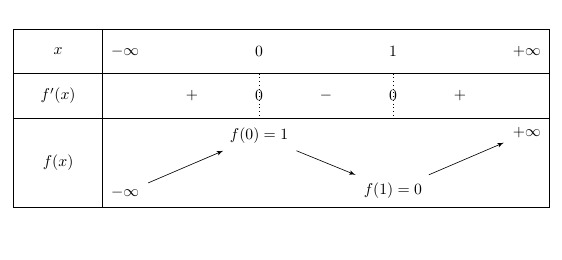

. Παρακάτω είναι ο πίνακας μονοτονίας σχεδιασμένος στο , καθώς και ο κώδικας με τον οποίο τον έφτιαξα. Κώδικας: Επιλογή όλων
\documentclass[10pt]{article}
\usepackage{amsmath}
\usepackage{amsfonts}
\usepackage{amssymb}
\usepackage{pgf,tikz}
\usepackage{tkz-tab}
\usetikzlibrary{shapes,snakes,arrows,backgrounds}
\usetikzlibrary{scopes,svg.path,shapes.geometric,shadows}
\begin{document}
\begin{center}
\begin{tikzpicture}
\tkzTabInit[espcl=3]{
/1,
/1,
/2}
{
,
,
,
}%
\tkzTabLine {,+ , z,- , z,+ , }
\tkzTabVar{-/ , +/
/,-/
/,+/ /}%
\end{tikzpicture}
\end{center}
\end{document}
.Κώδικας: Επιλογή όλων
\documentclass[10pt]{article}
\usepackage{amsmath}
\usepackage{amsfonts}
\usepackage{amssymb}
\usepackage{pgf,tikz}
\usepackage{tkz-tab}
\usetikzlibrary{shapes,snakes,arrows,backgrounds}
\usetikzlibrary{scopes,svg.path,shapes.geometric,shadows}
\begin{document}
\begin{center}
\begin{tikzpicture}
\tkzTabInit[espcl=3]{ /1, /1, /2}
{ , , }%
\tkzTabLine {d,+ , z,- }
\tkzTabVar{D-/ ,+/ /,-/ /}%
\end{tikzpicture}
\end{center}
\end{document}Tolaso J Kos έγραψε: ο Λάμπρος είμαι σίγουρος πως δε θέλει αυτό που θα γράψω εγώ, μιας και είναι σε
δε λειτουργεί.
έχω κάνει λάθος το όριο στο . Το χω βάλει , λόγω κεκτημένης ταχύτητας , ότι είναι , ενώ είναι . Έτσι ο σωστός κώδικας είναι ο:Κώδικας: Επιλογή όλων
\documentclass[10pt]{article}
\usepackage{amsmath}
\usepackage{amsfonts}
\usepackage{amssymb}
\usepackage{pgf,tikz}
\usepackage{tkz-tab}
\usetikzlibrary{shapes,snakes,arrows,backgrounds}
\usetikzlibrary{scopes,svg.path,shapes.geometric,shadows}
\begin{document}
\begin{center}
\begin{tikzpicture}
\tkzTabInit[espcl=3]{ /1, /1, /2}
{ , , }%
\tkzTabLine {d,+ , z,- }
\tkzTabVar{D-/ ,+/ /,-/ /}%
\end{tikzpicture}
\end{center}
\end{document}
και όχι αυτή που γράφω, αλλιώς δεν ισχύει αυτό που λέει το πινακάκι μονοτονίας.
Χρήστο με το Word δε ξέρω , δεν είμαι ειδικός αλλά με τοChristos.N έγραψε:Θα μπορούσε κάποιος να δώσει ένα παράδειγμα με κυρτότητα;

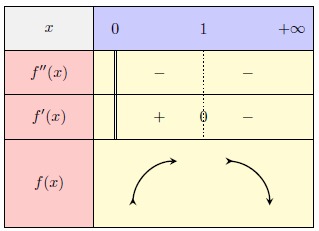

να ένας πίνακας κυρτότητας - κοιλότητας και μονοτονίας ταυτόχρονα. Πάλι είναι σχεδιασμένο στο tikz και αφορά τη συνάρτηση
.Κώδικας: Επιλογή όλων
\documentclass[10pt]{standalone}
\usepackage{amsfonts}
\usepackage{amssymb}
\usepackage{amsmath}
\usepackage{graphicx, color}
\usepackage{pgf,tikz}
\usepackage{tkz-tab}
\usetikzlibrary{shapes,snakes,arrows,backgrounds}
\usetikzlibrary{scopes,svg.path,shapes.geometric,shadows}
\begin{document}
\begin{tikzpicture}
\tkzTabInit[color,
colorT = yellow!20,
colorC = red!20,
colorL = blue!20,
colorV = lightgray!20,
espcl = 2]
{ /1,%
/1,%
/1,%
/2}%
{ , , }%
\tkzTabLine {d ,-, t,-, }
\tkzTabLine {d,+, z,-,}
\makeatother
\begin{scope}[>->,line width=1pt,>=stealth]
\draw (2.9,-4.5) to [bend left=45] (3.9,-3.5);
\draw (5.0,-3.5) to [bend left=45] (6.0, -4.5) ;
\end{scope}
\makeatother
\end{tikzpicture}
\end{document}
Κώδικας: Επιλογή όλων
\begin{tikzpicture}
\tikzset{t style/.style = {style = dashed},d style/.style = {style = double}}
\tkzTabInit[color, colorT =none, colorC = yellow!20,colorL = blue!20, colorV = lightgray!20, espcl=2]
{ /1,%
/1,%
/1,%
/2}%
{ ,
,
, ,
, }%
\tkzTabLine{ t, +, t, +, z, -, d, -,z ,+,t}%
\tkzTabLine{ t, +, z, -, t, -, d , + ,t, + ,t }%
\tkzTabLine{ t, , t, , t, , t , ,t, ,t }%
\makeatother
\begin{scope}[>->,line width=1pt,>=stealth]
\draw (2.9,-4.5) to [bend right=45] (3.9,-3.5);
\draw (5.0,-4.5) to [bend left=45] (6.0,-3.5) ;
\draw (7.0,-3.5) to [bend left=45] (8.0,-4.5) ;
\draw (9.0,-3.5) to [bend right=45] (10.0,-4.5) ;
\draw (11.0,-4.5) to [bend right=45] (12.0,-3.5) ;
\end{scope}
\draw (6.5,-4.7) node[text=black] {
};
\draw (6.5,-3.4) node[text=black] {
};
\draw (10.5,-4.7) node[text=black] {
};
\draw (10.5,-3.4) node[text=black] {
};
\makeatother
\end{tikzpicture}Α, συγνώμη, δε κατάλαβα καλά. Εδώ δε λειτουργεί. Το χω γράψει και πάνω εξάλλου (λίγα μηνύματα πιο πριν):Christos.N έγραψε:Αποστόλη ευχαριστώ πάρα πολύ, εννοώ όμως εδώ στο mathematica.
Οι λόγοι που δε λειτουργεί αναφέρθηκαν εδώ. Μη τα θέλουμε και όλα. Σίγουρα πολλές δυνατότητες που έχουμε στο κειμενογράφο δεν τις έχουμε εδώ.Tolaso J Kos έγραψε:Ξέχασα να αναφέρω παραπάνω , πως ο τρόπος αυτός είναι μόνο για το κειμενογράφο και πως πρέπει κάποιος να αντικαταστήσει το [tex /tex] που εμφανίζεται μέσα στο κώδικα με μόνο δολλάριο για να τρέξει στον κειμενογράφο.
