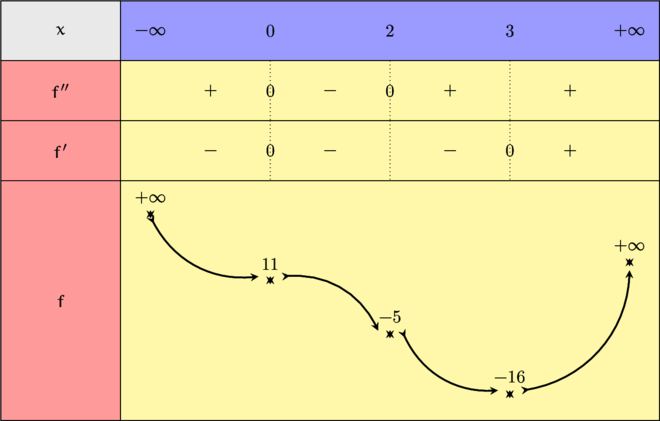

έναν πίνακα παρόμοιο αυτόν του σχολικού βιβλίου που έχει στη παράγραφο 2.10. Είχα σχεδιάσει τούτο:- quicklatex.com-3be37089cb0008670f4da551a2d78d36_l3.png (62.78 KiB) Προβλήθηκε 3517 φορές
Τον δίδω ως έναν εναλλακτικό πίνακα μονοτονίας ώστε να δούμε και τη δύναμη που έχει το tikz . Μπορούμε να φτιάξουμε το ό, τιδήποτε. Ο κώδικας αυτού είναι:
\begin{tikzpicture}[scale=1.3]
\tkzTabInit[color,
colorT = yellow!20,
colorC = red!20,
colorL = blue!20,
colorV = lightgray!20,
espcl = 2]
{ x /1,%
f'' /1,%
f' /1, %
f /4}
{-\infty, 0 , 2 , 3 , +\infty}%
\tkzTabLine{,+, z, -, z, +, t,+ }
\tkzTabLine {,-,z,-, t, -, z, + }
\makeatother
\begin{scope}[>->,line width=1pt,>=stealth]
\draw (2.5, -3.5) node[above]{+\infty};
\draw (2.5, -3.6) to [bend right=35] (4.3, -4.6);
\draw (4.5, -4.6) node[above]{11};
\draw (4.7, -4.6) to [bend left=35] (6.3 , -5.5);
\draw (6.5, -5.5) node[above]{-5};
\draw (6.7, -5.5) to [bend right=35] (8.3, -6.5);
\draw (8.5, -6.5) node[above]{-16};
\draw (8.7, -6.5) to [bend right=40] (10.5, -4.5);
\draw (10.5, -4.3) node[above]{+\infty};
\end{scope}
\makeatother
\end{tikzpicture}
Προσθέστε τα δολλάρια εκεί που είναι απαραίτητο.
